Производственный процесс, такой как метод холодного композита, метод термического композита, метод непрерывного композита и метод прерывистого композита, используется для алюминиевого композитного листа в соответствии с пластиковым сердечником и обеими боковыми панелями.

Во-первых, для очистки алюминиевой катушки является неотъемлемой частью производства. Поверхность покрыта смазочными материалами и антиоксидантами, а при транспортировке пыль попадает на ее адгезию.
Во-вторых, плотная химическая защитная пленка образуется на поверхности катушек для улучшения стойкости к окислению и продления срока службы после очистки и химической обработки.

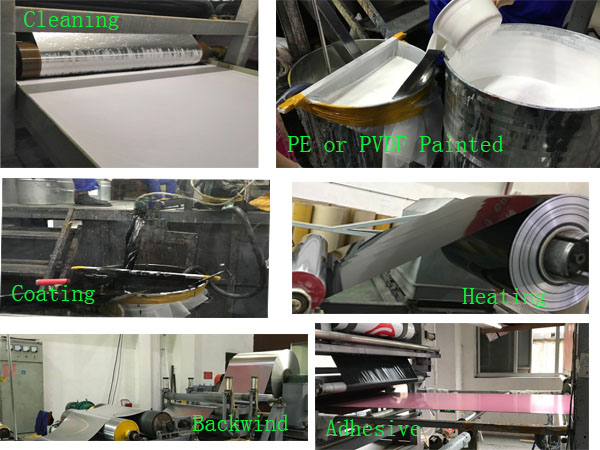

Обычный процесс очистки: алюминиевая катушка → обезжиривание распылением → промывка водой → нейтрализация → химическая обработка → промывка водой → сушка → охлаждение → намотка.

В-третьих, очищенная алюминиевая катушка помещается в устройство для нанесения покрытий, а на поверхность наносится высокоэффективная фторуглеродная смола.
Ход технологического процесса: алюминиевая катушка → подача → покрытие фторуглеродным покрытием → циркуляция горячего воздуха для выпекания краски → охлаждение → съемка → резка → намотка.

В-четвертых, панели наружной панели ACP покрыты двумя слоями краски и грунтовки, так что верхнее покрытие фасада представляет собой покрытие из фтороуглеродной смолы с высокой устойчивостью к атмосферным воздействиям, а именно поливинилиденфторид (PVDF), обладающее превосходной устойчивостью к ультрафиолетовому излучению и загрязнению окружающей среды. Это сохраняет поверхность красивой.
Поверхность листа ACP имеет не только металлический цвет, но и красивые мраморные узоры. Покрытие из фторуглерода обычно наносят на алюминиевые рулоны с помощью рулонного покрытия, а затем выпекают при повышенной температуре для их сушки.
Оборудование непрерывно для производства, сначала загрунтованное, затем покрытое сверху и, наконец, покрытое поверхностным лаком. Общая толщина трехслойной краски составляет 30 мкм. Каждый слой краски необходимо выпекать при 200 ° C в течение примерно 60 секунд, пока он не высохнет.
В-пятых, после того, как печь запекается, она быстро охлаждается воздухоохладителем. Краска для внутренних стен может быть изготовлена ​​из эпоксидной смолы, полиэфирной смолы и акриловой смолы. После нанесения грунтовки, верхнего покрытия и поверхностного лака немедленно нанесите защитную пленку PE на поверхность покрытия, чтобы избежать царапин на поверхности во время последующей обработки, транспортировки и установки.

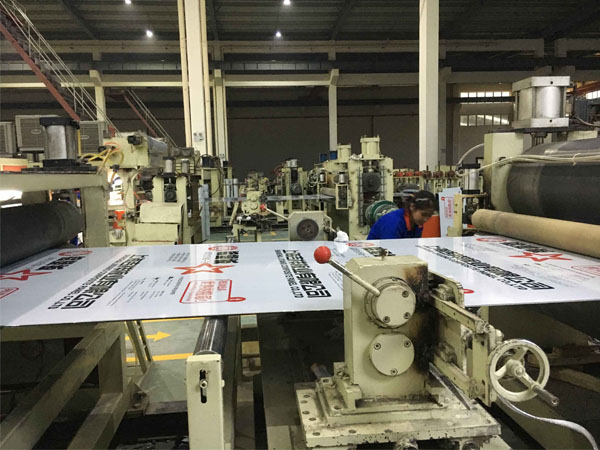

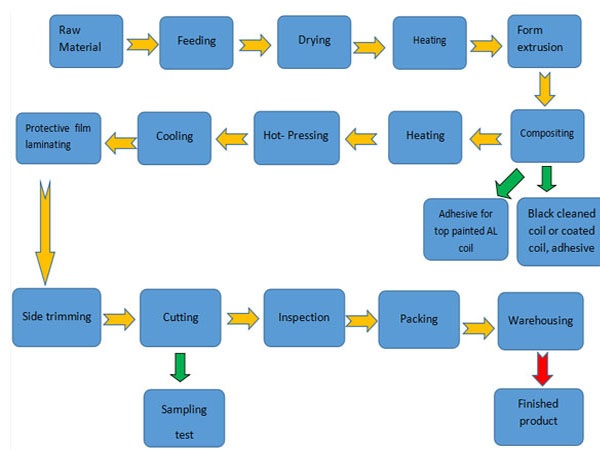

Защитная пленка является самоклеющейся и может быть удалена после установки. Алюминиевая катушка, покрытая фторуглеродной смолой, может вступить в процесс смешивания с пластиковым материалом сердечника. Пластиковый материал сердечника также имеет важное значение в три слоя, с полиэтиленовым пластиком посередине и клеем с обеих сторон. Полиэтиленовые листы и клеи можно изготавливать отдельно или путем трехслойной совместной экструзии.

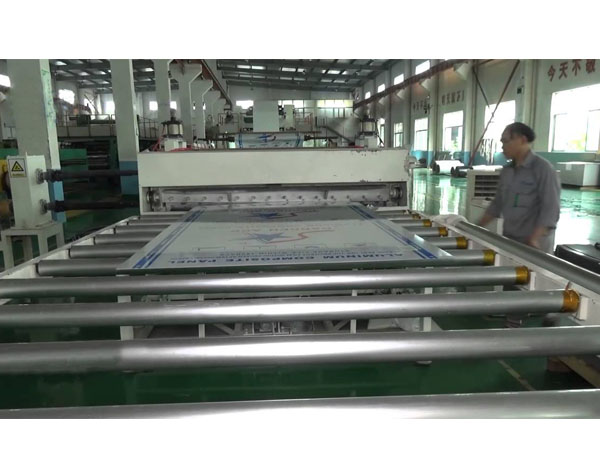

Трехслойный соэкструдированный лист со структурой адгезива должен быть изготовлен поэтапно, а затем объединен с верхним и нижним алюминиевыми листами. Имеется толщина 0,15 мм с алюминиевой панелью с обеих сторон, и 3 ~ 5 мм в основном слое, общая толщина 4 ~ 6 мм. Наконец, вся панель нарезается на 1220x2440 мм.
